蓝尊科技推出可智能扫频、无缝切换的8通道振弦采集仪

蓝尊科技8通道振弦采集仪使用隔离DCDC电源模块，磁隔离SP3485芯片实现通道隔离，适用于振弦式应力传感器频率采集，可用于大坝、桥梁、边坡等工程的应力、应变、变形、渗压等物理量监测和安全稳定分析。

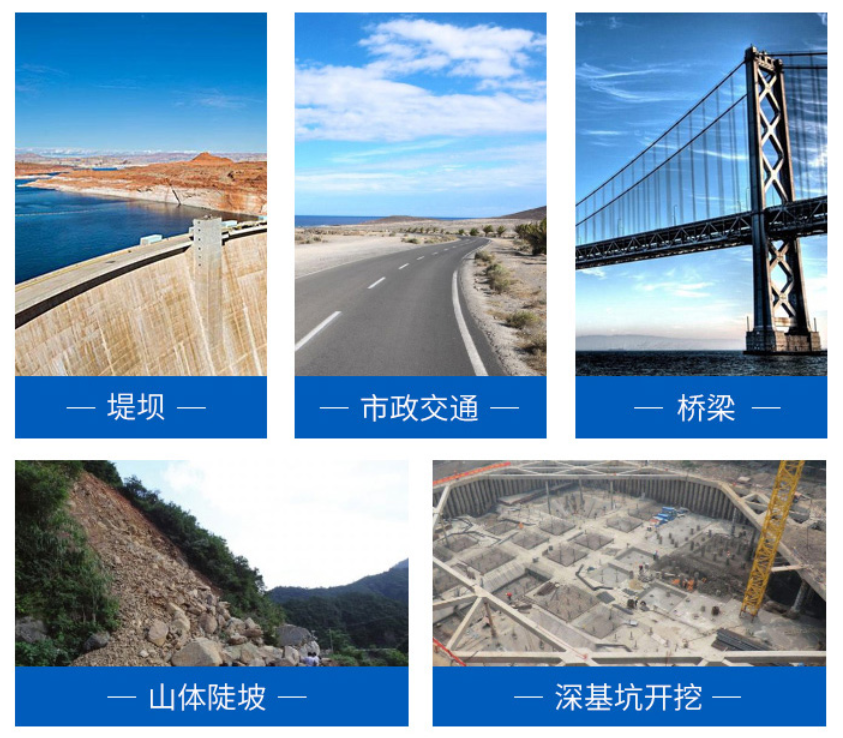

应用场景

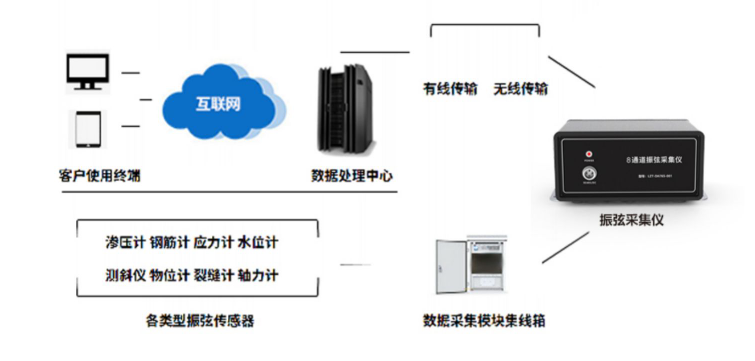

工作原理

蓝尊科技8路振弦测量模块只支持3.3V低压脉冲激励，激励方式主要有两种：

1、渐进扫频激励：一次发出一串频率渐变的激励信号，若待测频率在其中或附近，可较快成功激励。

2、按已知频率激励：如果已测得或知道振弦设备当下的大概频率，可使用已知频率激发，这样得到的信号质量好。

当激励信号发送完成，若已成功激励，振弦信号经放大滤波后，有效回馈信号的相邻两个上升沿间隔，即为待测量频率信号的周期。

为提高频率测量精度，可以测量多个上升沿时刻储存，取连续多个可信上升沿的平均值，可以有效提高精度。

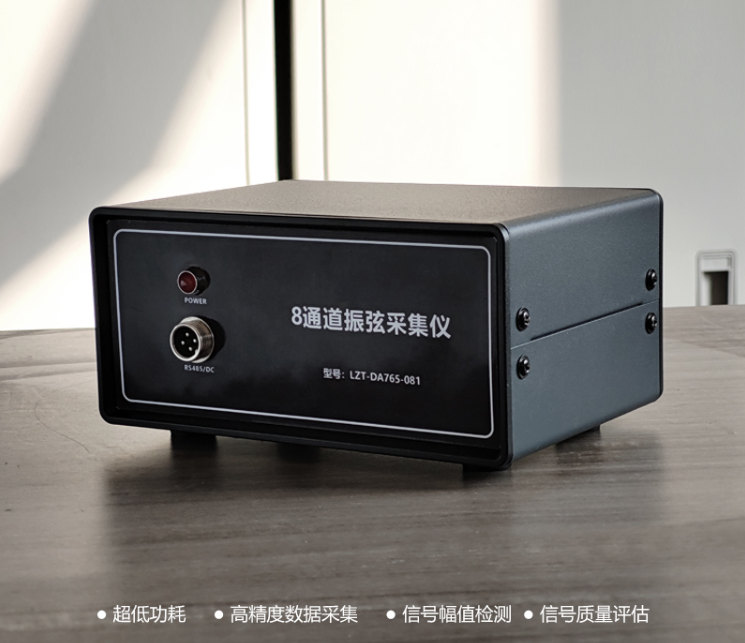

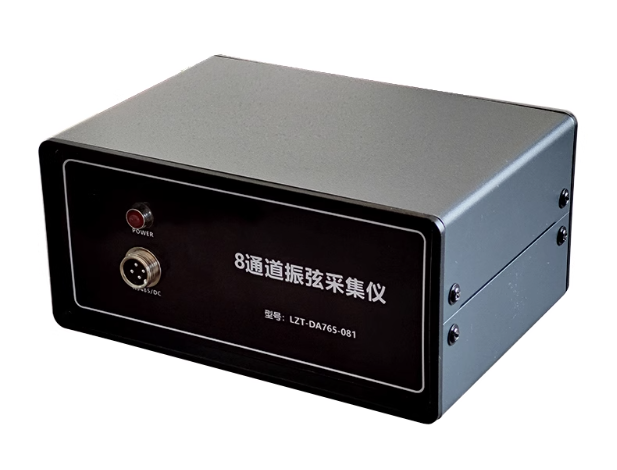

产品尺寸及技术参数

产品特点

1、智能扫频，无缝切换

蓝尊科技8通道振弦采集仪采用低压扫频方式，有效保护钢弦；采用达林顿晶体管阵列，实现多路传感器测量无缝切换。

2、性能稳定，抗干扰能力强

• Modbus-RTU标准协议，一台DTU挂接多台设备，易组网适用广泛，可靠性稳定；

• 高标准制版焊接工艺，使用隔离DCDC电源模块，磁隔离SP3485芯片实现通道隔离，性能稳定，可长久运行；

• 板载128bit高速存储器，数据保存不丢失；

• RS485总线采用数字隔离技术，抗干扰能力强。

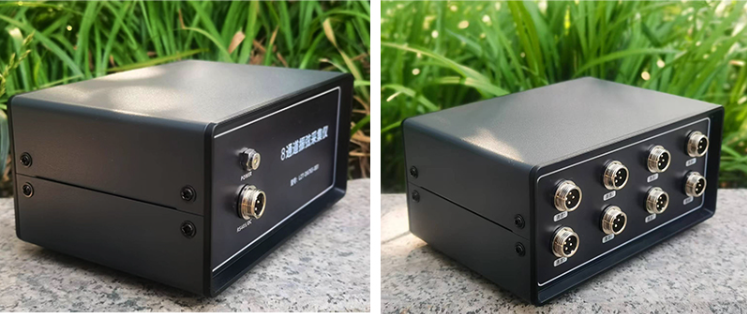

3、全金属外壳，强大的硬件保护

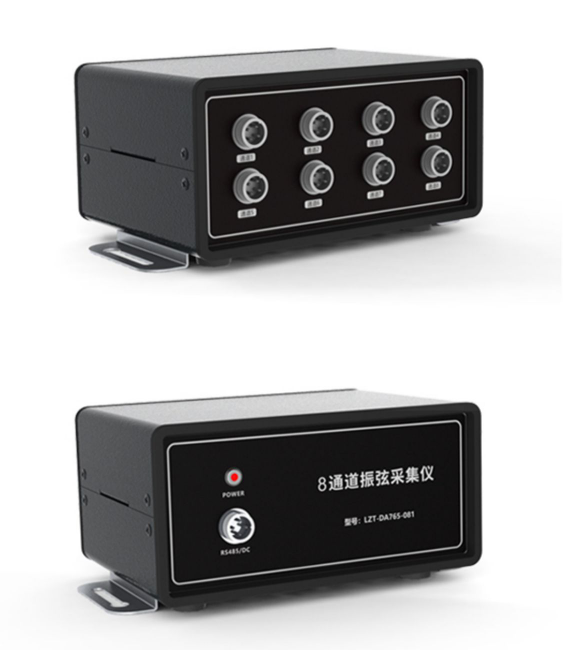

标准GX12四芯航空插头，传感器快速接入，可同时采集热敏、数字两种类型温度补偿数据。

宽电压9V-24VDC内置极性反接保护，耐高温、抗风沙、抗强电磁干扰，具备良好的过压、过流保护及反接保护。

4、兼容性高，小巧方便

体积小，便于携带，节省安装及运输成本。

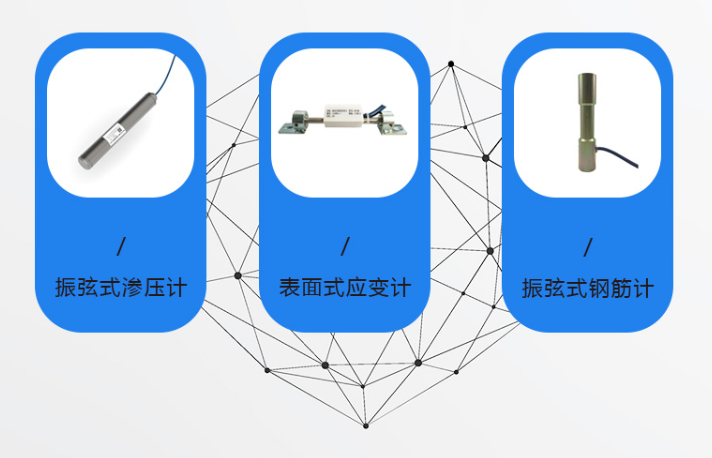

兼容性高，可兼容所有单线圈振弦式传感器，包括振弦式渗压计、表面式应变计、振弦式钢筋计等。
