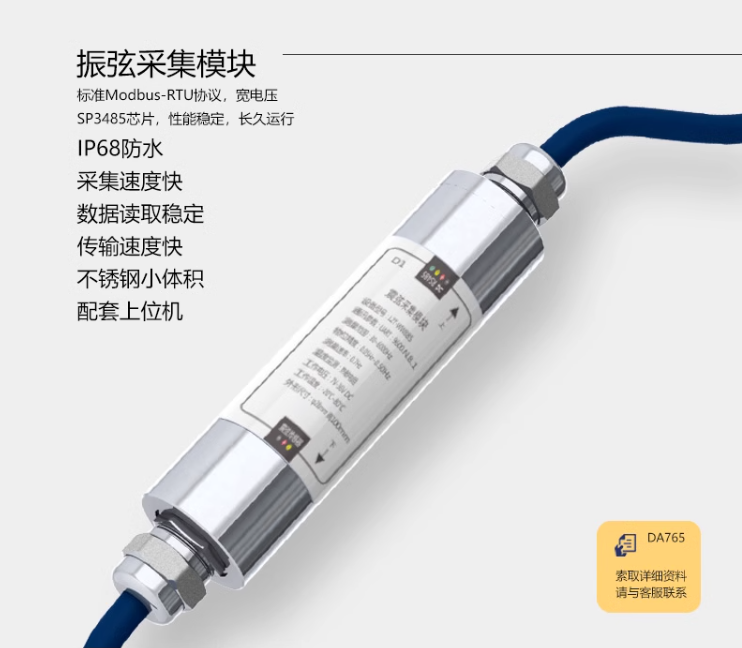

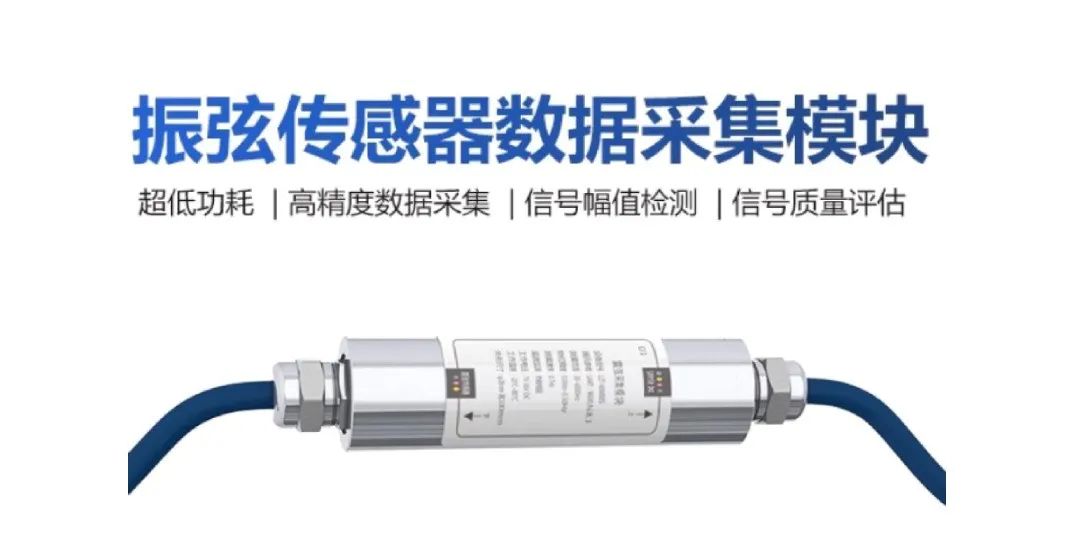

振弦传感器数据采集模块

本产品可对单线圈式振弦传感器，执行线圈激励与测量频率工作；模块通过RS485接口传输，遵照MODBUS-RTU协议响应通信。配备良好的人机交互界面，使用方便，性能稳定。

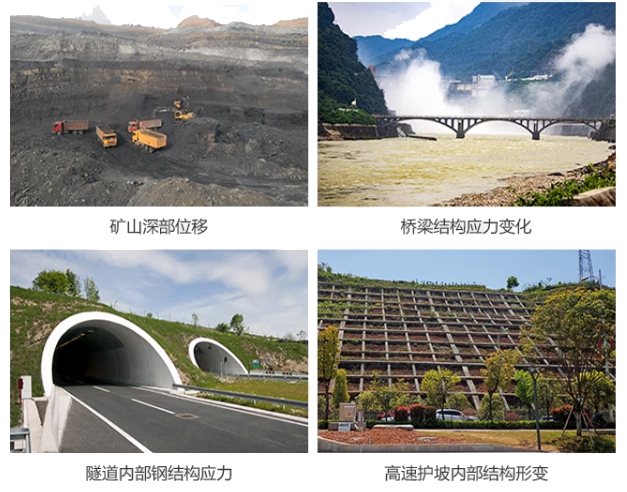

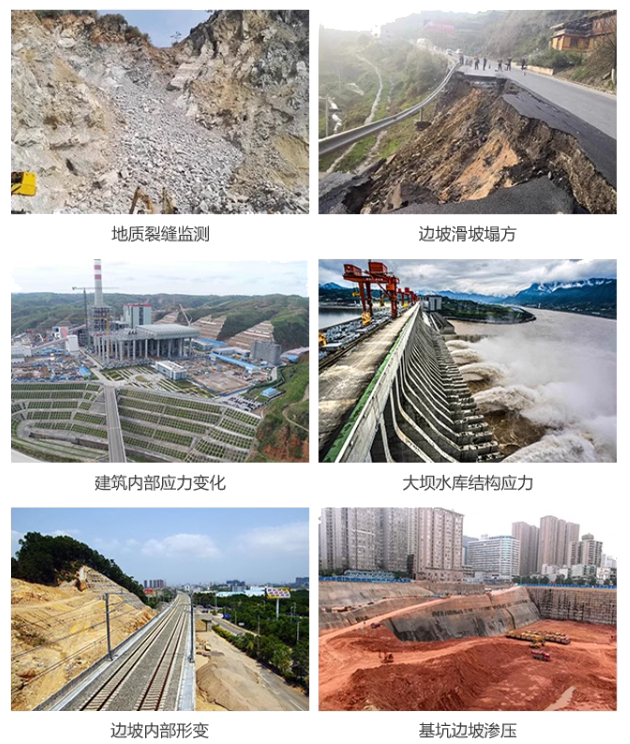

应用方向

工作原理

振弦数据采集模块采用9-24V电压脉冲激励，方式为以下两种。

1、渐进扫描频激励

发出一串频率渐变的激励信号，若待测频率在其中或附近可较快成功激励。

2、按已知的频率激励

已测到或知道振弦设备当下的大概频率，可使用已知频率激发，信号质量更好。

当激励信号发送完成，若已成功激励，振弦信号经过放大滤波后有效回馈信号的相邻两个上升沿间隔，即为待测量频率信号的周期，为提高频率测量精度，可以测量多个上升沿时刻储存，取连续多个可信上升沿的平均值，可以有效提供精度。

技术优势及技术参数

1、技术优势

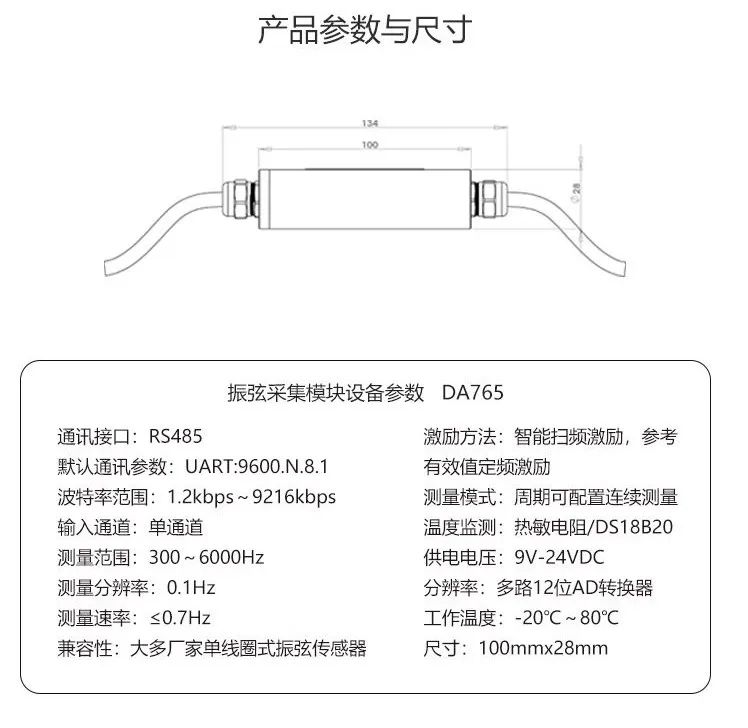

2、技术参数

产品特点

1、RS485总线协议、Modbus-RTU标准协议

标准协议与接口，降低开发适配难度，设备自带上位机，方便调试。

2、高质量采集数据

采用多种技术手段过滤无效震弦杂波，提高采集精度。

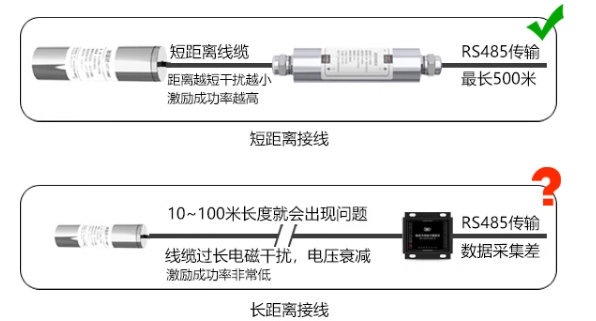

3、短距离接线

接线距离越短，外接干扰越少，数据更稳定。

本产品将设备灌封防水，可以直接与传感器一同安装到水中或测压孔中，设备采用RS485接线，外拓电缆最长可达500米，不受外界影响，有效解决由线缆过长导致的激励电压过低、外部干扰源过多、读取不到震动频率，以及无法激励振弦钢丝等一系列问题。

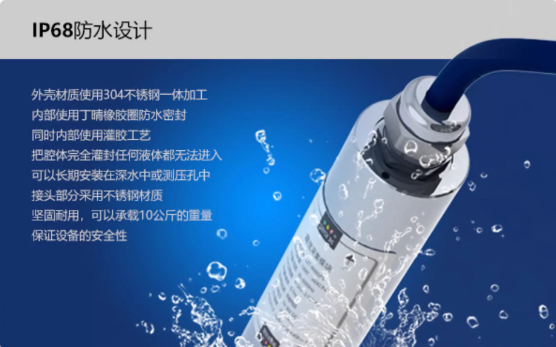

4、IP68防水设计，防水防尘防侵蚀

不锈钢加工一体外壳，密封严丝合缝，抵抗恶劣环境。

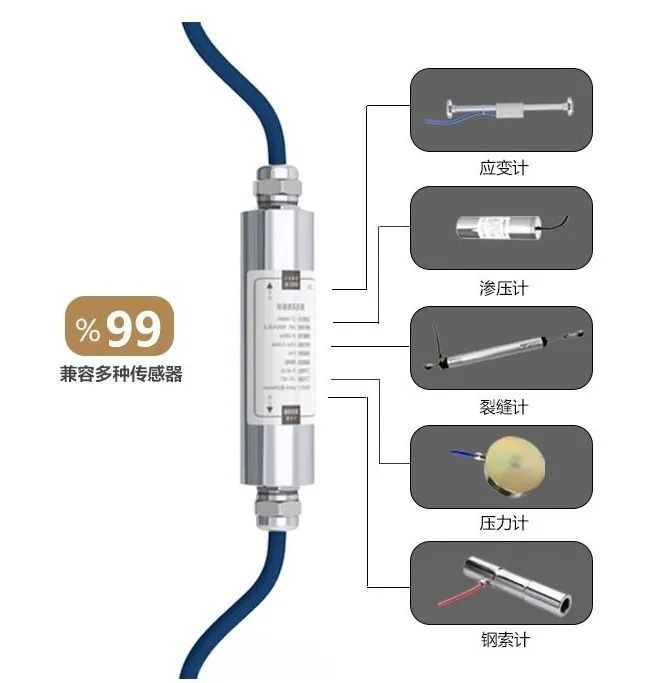

5、兼容众多振弦传感器

可读取大多数厂家的振弦类传感器，包括渗压计、应变计等等。
