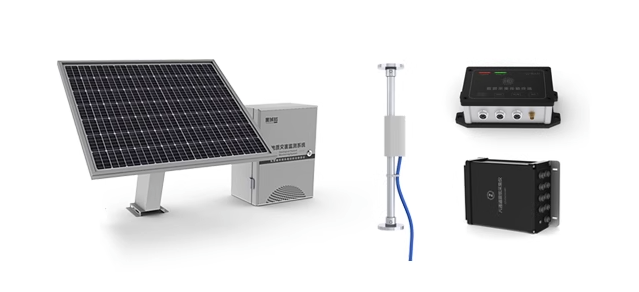

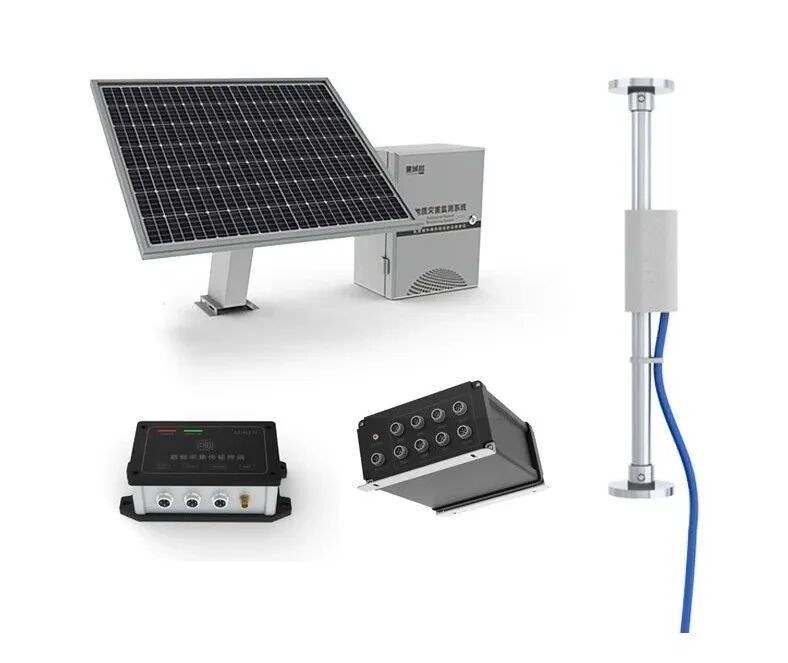

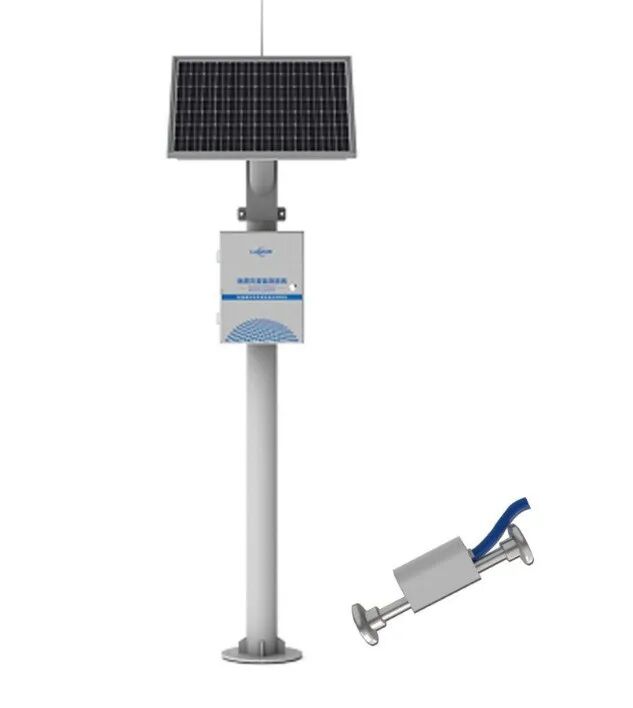

蓝尊科技一体化应力应变智能监测站

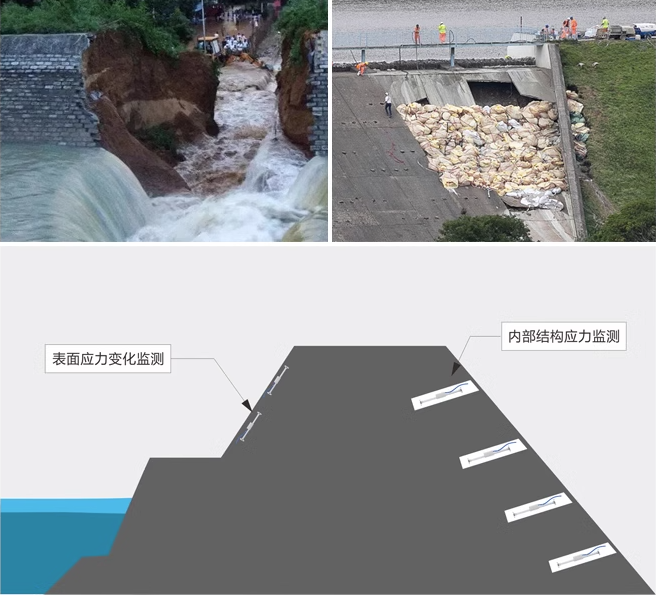

应力的变化是大坝安全的重要参考指标，当坝体内部与表面长期监测到的应力数据变化较大时，便预示着大坝内部结构出现变动，会出现垮塌风险。

蓝尊科技一体化应力应变监测站采用振弦式测量监测，可长期监测大坝内部的混凝土结构应力变化及大坝建筑物表面的混凝土应力变化。

应用方向

1、一体化应力应变智能监测站可长期埋设在各种混凝土结构的梁桩、桩基、支撑、水工建筑物、衬砌、墩及基岩中，监测其应力应变，内置数字式温度传感器可同步测量布设点的温度，用于内埋式应变计的温度修正。

2、适于长期自动化监测：传感器主要部件均用特殊钢材制造，可在恶劣环境使用。其性能优异，具有良好的精度和灵敏度、卓越的防水性能、耐腐蚀性和长期稳定性等。

工作原理

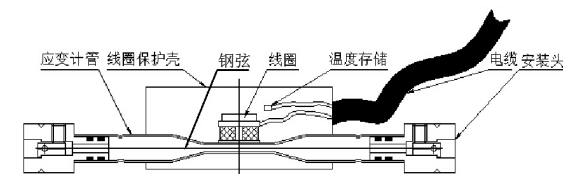

一体化应力应变智能监测站振弦式应变计主要由左右端安装支座、钢弦和线圈组成，基本原理及内部结构示意图如下图。

当被测结构物发生应变时，振弦式应变计左右端安装支座产生相对位移并传递给钢弦，使钢弦受力发生变化，从而改变钢弦的固有频率，测量仪表输出脉冲信号，通过线圈激振钢弦并检测出线圈所感应信号的频率，振动频率的平方正比于应变计的应变，经换算得到被测结构物的应变量。

技术优势及技术参数

1、技术优势

• 外形美观，耐腐蚀、抗干扰，兼顾美观与实用，可长期户外使用。

• 采用太阳能供电方式，极低功耗控制，在无日照情况下后备电源能保障连续正常工作7天以上。

• 采用振弦理论设计制造，具有高灵敏度、高精度、高稳定性的优点，适应于长期观测。数字检测，信号长距离传输不失真，抗干扰能力强。

• 全自动全天候，适合各种不同环境使用。专业设计，结构紧凑，安装维护及检定方便。

• 采用4G/GPRS等通讯方式进行数据传输，支持TCP通信协议，提供多种电源管理模式，可实现低功耗工作模式下的双向通信，支持多中心数据推送支持中心站遥测。

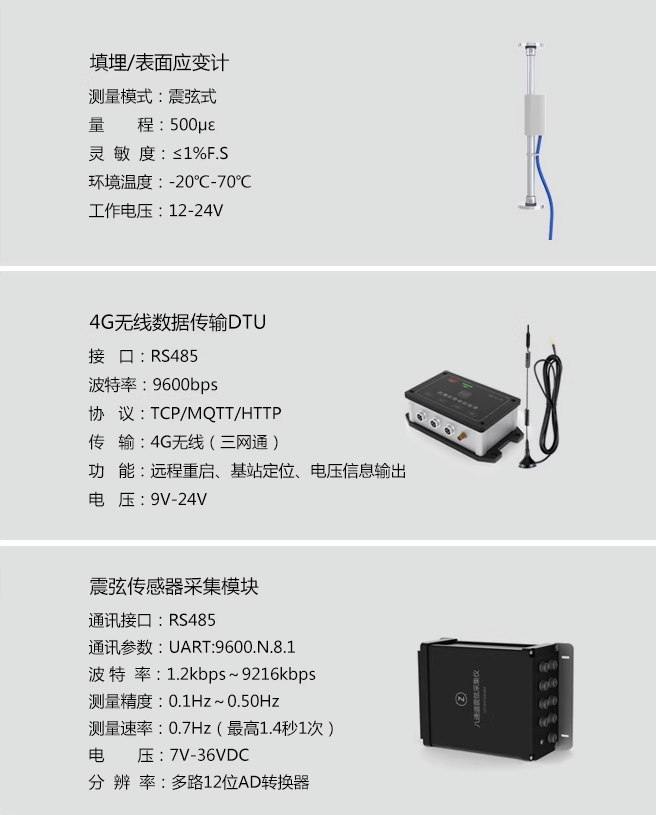

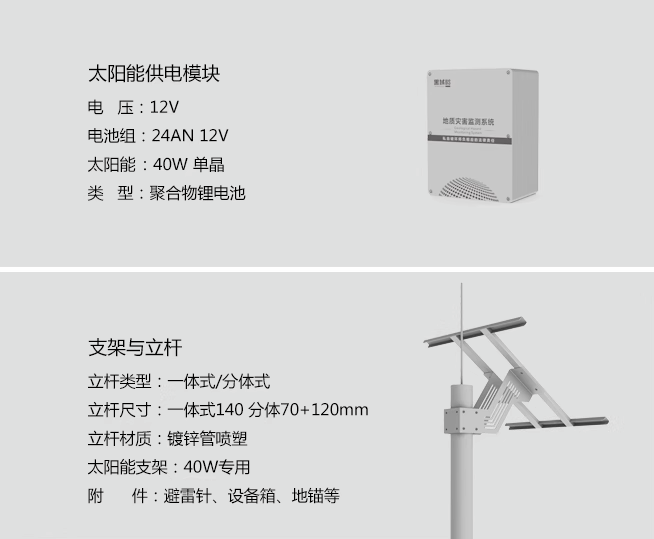

2、技术参数

产品特点

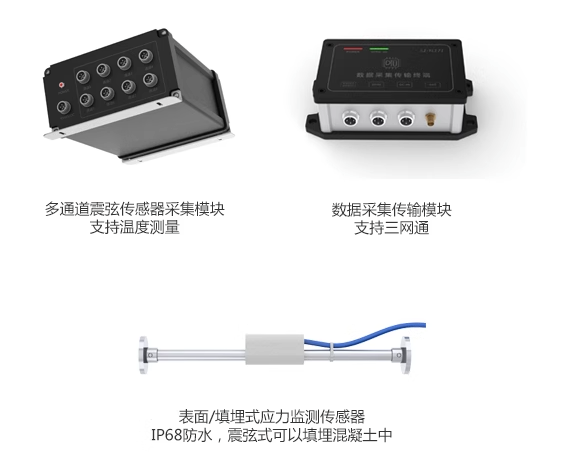

1、易于安装的分体式设计

产品在设计之初就考虑到现场安装问题，所需要用到的零配件全部采用模块化设计，安装卸载简单快捷。

2、性能稳定可靠

性能稳定高效，优质的传感器模块监测精度高，可以长期稳定运行。

3、4G无线传输，快速连接，信号稳定

采用目前主流的4G传输模块，速度快，丢包率低，支持联通、移动、电信等多种传输方式。

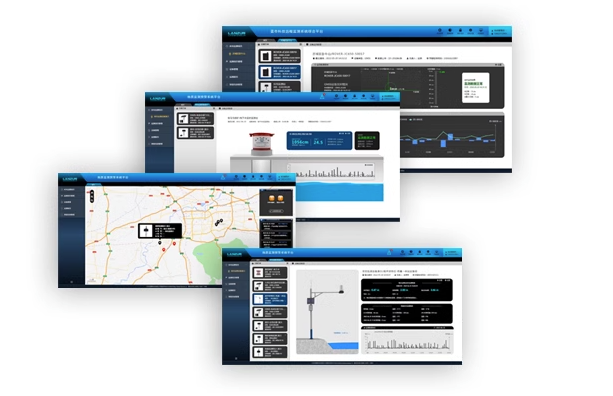

4、可视化云端管理平台

设备自带云端远程管理预警平台，可根据设置实现自动监测预警。

全新升级的物联网平台，可以轻松管理所有设备，做到提前预警、设备状态、远程关机、远程设置升级等功能。让监测不再复杂，监测数据清楚直观。
